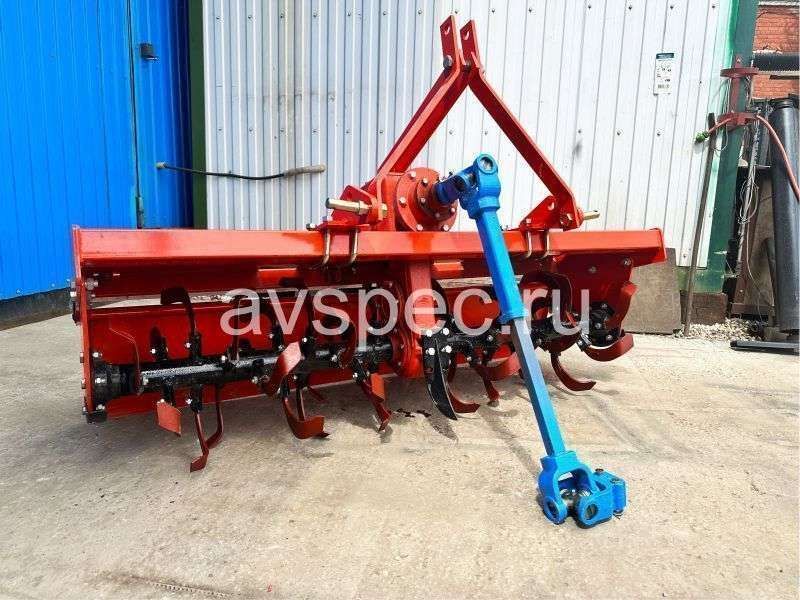

Инструкция на почвофрезу 1 GQN Пошаговая сборка Китайской фрезы для трактора. Какое масло заливать в почвофрезу

Почвофреза — один из самых полезных навесных инструментов для тракторов и мини-тракторов. Её конструкция проста и универсальна: можно проводить рыхление, перемешивание и выравнивание грунта. При правильной сборке и настройке фреза работает десятилетиями без серьёзного обслуживания и дополнительных расходов.

Эксперты «АвтоСпецТехники» подготовили подробное руководство на примере сборки почвенных фрез китайских моделей серии 1GQN, с пояснениями и практическими комментариями. Вы узнаете, как проверить комплектность и собрать почвофрезу, проконтролировать редуктор и масло, правильно ставить ножи и пробойник. И как выбрать подходящую модель в зависимости от тягача — от базового мини-трактора до больших тракторов типа МТЗ.

Краткая справка: какая почвофреза вам нужна

При выборе почвофрезы важно соотнести размер фрезы и конструкцию крепления с вашим трактором и задачами — вспашка, первичная подготовка участка, рыхление после вспашки и т. п. Ориентируйтесь на ширину захвата, массу и точки навешивания в привязке к типу трактора. Если нужна почвофреза для МТЗ и других тракторов среднего класса, обратите, например, внимание на почвофрезу 1GQN-200 и на 1GQN-220 с усиленным редуктором. Для компактных задач и малогабаритной техники есть и более узкие фрезы — например, почвофреза 160, которая отлично подойдёт для мини-тракторов.

Коротко — при выборе задайте себе три вопроса: какая мощность у трактора, какая ширина обработки нужна и в каких почвенных условиях вы работаете. Совокупность сведений по этим пунктам и будет лучшей подсказкой, какая почвофреза нужна именно вам.

Что необходимо проверить ещё перед сборкой

Начните с контроля комплектации почвофрезы. Проверьте, чтобы все элементы были на месте и не имели заводских дефектов.

В наборе должны быть ножи, крышка редуктора, тяги крышки, стремянки, проушины и кардан. Если почвофреза идёт с усиленным креплением, стремянок будет три пары — это нужно, чтобы нагрузка равномерно распределялась по раме. У базовых версий стремянок будет две пары, этого достаточно.

Стремянка — это специальная П-образная скоба-хомут. Она выполняет функцию крепёжного элемента и позволяет надёжно фиксировать элементы почвофрезы между собой, обеспечивая жёсткость и устойчивость всего узла. Благодаря стремянке удаётся прочно соединять трубчатые элементы, такие как рамы или кронштейны.

Если не проверить всё заблаговременно, велик риск потерять массу времени и не добиться нужного результата.

Пошаговая сборка — порядок операций (кратко и по делу)

Без лишних слов — сразу к делу:

• Установите раму и примерьте крепления к трактору, составьте общий план расположения проушин и стремянок.
• Зафиксируьте проушины и растяжки на раме. Не затягивайте окончательно, оставьте небольшую свободу для регулировки.
• Навесьте редуктор и временно прикрутите крышку. Проверьте положение зубчатой пары и убедитесь в отсутствии перекосов.
• Установите ножи по схеме «левый/правый/левый/правый». Шлицы ножей должны входить в стаканчик, шляпки болтов утоплены в стаканчике, шпильки остаются снаружи.
• Надежно затяните крепёж ножей и пробойника — раскрутка на первых работах недопустима.
• Подключите кардан и защитные кожухи, окончательно затяните растяжки и стремянки, выставьте пробойник и глубину обработки.
• Залейте масло и проверьте уровень: медленно прокрутите вал вручную — убедитесь в плавности хода.

Список действий в инструкции по сборке почвофрезы прост и понятен. Главное — соблюдать последовательность и быть предельно внимательным в процессе выполнения этой не очень сложной, но ответственной работы.

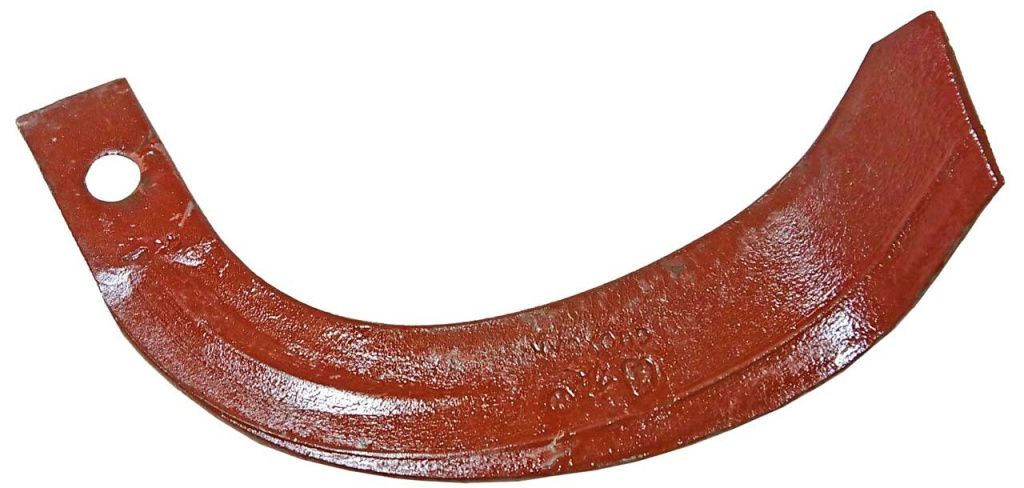

Установка ножей: принцип и тонкости

Ножи необходимо устанавливать полумесяцем по ходу движения трактора и чередовать по принципу «левый/правый». Начинайте с одной оси — сначала выставляете все «левые» ножи по диагонали, затем «правые». Это упрощает монтаж и снижает нагрузку на раму. Шляпки болтов утапливаются в стаканчик так, чтобы ножи имели плотное прилегание, а не болтались и люфтили — это продуманная конструкция для быстрой замены.

Для чего нужен пробойник и как его регулировать

Пробойник защищает редуктор и задаёт глубину фрезеровки почвы. Обычно он крепится на четырёх болтах, но возможны и другие варианты — ориентируйтесь на конструкцию вашей фрезы. Глубина зависит от типа почвы: в каменистых участках пробойник ставят на меньшую глубину, в лёгких — на более глубокий уровень. Отрегулируйте этот элемент так, чтобы редуктор не принимал ударов о крупные камни — это простая, но очень эффективная страховка от поломки.

Крепления крышки, пружины и тонкие моменты сборки

Тяги крышки и пружины устанавливаются так, чтобы закрытие крышки было контролируемым. Как правило — две пружины на крайнюю тягу; пружины следует располагать ниже отверстия и шплинтовать — если пружина будет выше, при опускании крышки она может выйти из рабочего положения и деформироваться. Ось на крышке удобнее крепить одной стороной сначала — затем навесить вторую часть и затянуть.

Отличие сборки для фрез без усиленного крепления

В целом сборка почвофрезы 1GQN без усиленного крепления идёт по тому же алгоритму, но вместо множества проушин используются две пары стремянок и небольшие проушины, а растяжка крепится на крышке редуктора болтом. Треугольное трёхточечное крепление обеспечивает нормальное распределение нагрузки, но требует внимательной юстировки — проверьте, чтобы треугольник собирался без перекосов.

Масло в редуктор почвофрезы: какое заливать и как проверять уровень

Для серии 1GQN рекомендовано трансмиссионное масло маркировки ТАД-17. Заправка и контроль уровня происходит так:

• Перед первой сборкой откройте крышку редуктора и проверьте внутреннее состояние. Посмотрите, нет ли внутри стружки или следов какого-либо технического брака.
• Заливать масло удобнее через откручивающийся заливной болт. Если есть смотровое окошко или смотровой болт — ориентируйтесь по нему. Если смотрового болта нет — ориентируйтесь на середину корпуса редуктора (вскрыв крышку, отметьте уровень).
• При первой заливке записывайте реальный объём масла, который вы залили в редуктор. Эта простая запись сократит время при следующих заменах: достаточно будет залить то же количество через заливной болт и не тратить время на контроль уровня, ведь количество масла при полной замене является постоянным на протяжении всего срока использования почвофрезы.
• Периодичность замены масла — по результатам прогона и по состоянию (наличие металлической стружки, помутнение). Если есть сомнения — обращайтесь к сервисному регламенту производителя или к поставщику.

Практические советы и ошибки, которых можно и нужно избегать

Завершаем статью традиционно, несколькими полезными советами от наших инженеров и механиков:

• Не оставляйте ножи «на болте». Хорошо затянутый крепёж обеспечивает срок службы и безопасность.
• Не экономьте на масле. Используйте рекомендованное трансмиссионное масло ТАД-17 и фиксируйте объём при первой заливке.
• При первых десяти метрах работы слушайте редуктор. Стуки, заедания и металлическая пыль — признаки проблем.
• Если фреза китайская — проверьте посадочные места болтов и толщину металла рамы; небольшие подкрутки и уплотнения часто нужны на старте.

Надеемся, наша инструкция станет для вас ценным помощником при сборке и обслуживании почвофрезы.
