Гидравлическая система трактора

Назначение и особенности

Гидросистемы современного трактора предназначены для выполнения широкого спектра задач, превращая базовую машину в многофункциональный агрегат. Ее ключевая роль заключается в обеспечении работы силового привода, передачи, управления механизмами техники. Перечень опций:

• Управление навесным и прицепным оборудованием: подъем, опускание и фиксация плугов, культиваторов, косилок, погрузчика и других агрегатов.
• Обеспечение работы рулевого управления с гидроусилителем, что позволяет легко управлять машиной даже на тяжелых грунтах и с навешенным грузом.
• Привод тормозных систем и механизмов сцепления, повышающий безопасность и плавность остановки.
• Обеспечение работы дополнительного оборудования: самосвальных кузовов, опрокидывающих платформ, грейферных захватов.
• Поддержание и регулировка заданного положения рабочих органов при выполнении технологических операций.

Без гидравлики работы в сельском хозяйстве и строительстве были бы невозможны, так как она позволяет с высокой точностью управлять любыми, самыми крупными механизмами. Надежность системы влияет на производительность всего машинно-тракторного парка.

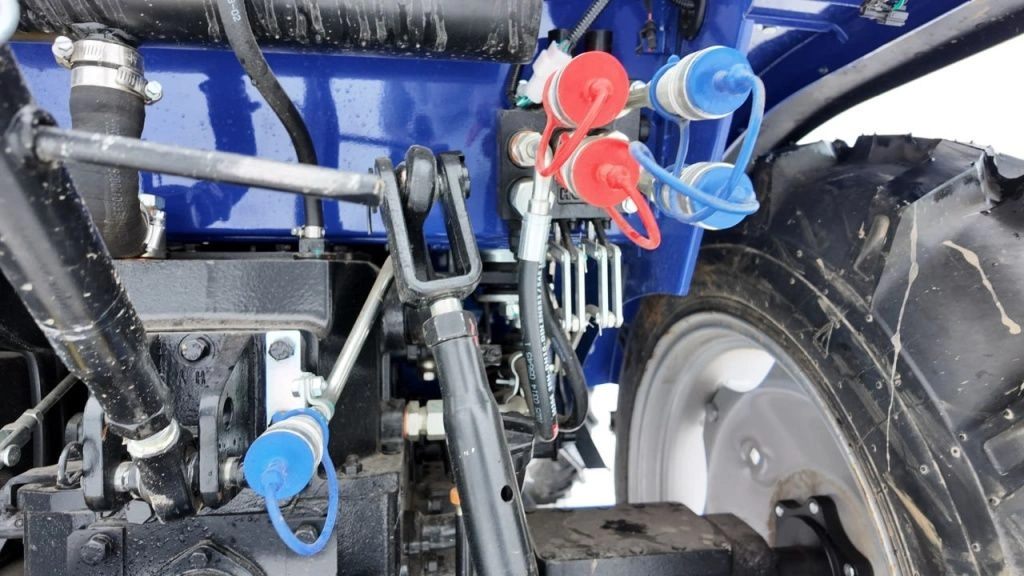

Устройство гидравлической системы

Конструкция агрегатной системы любого трактора, от малого минитрактора до тяжелого МТЗ или Кировца, строится по единой схеме и включает в себя несколько обязательных элементов и узлов. Каждый из них выполняет свою строго определенную функцию.

Гидравлический насос

Гидравлический насос (или гидронасос) – это сердце системы. Его основная задача – преобразовывать механическую энергию, получаемую от двигателя трактора, в энергию потока рабочей жидкости (масла). Он создает в системе необходимое давление, заставляя масло циркулировать по магистралям и воздействовать на исполнительные механизмы. В тракторах чаще ставят шестеренные насосы типа НШ. Их плюсы: простота, надежность и способность работать на высоких оборотах. На более тяжелой технике можно установить аксиально-поршневые насосы, обеспечивающие еще большую производительность, а также дающие возможность регулировки рабочего объема.

Гидравлический цилиндр

Гидравлический цилиндр (или силовой цилиндр) является исполнительным механизмом. Он преобразует энергию потока масла под давлением в механическое возвратно-поступательное движение штока. Выдвигающийся или втягивающийся шток и совершает полезную работу – поднимает стрелу погрузчика, поворачивает колесо через рулевую трапецию, переводит навеску из транспортного в рабочее положение. Цилиндры бывают одностороннего и двустороннего действия. В первых – масло подается только для выдвижения штока (обратное движение происходит под весом груза), в других – для движения в обе стороны, что позволяет точно управлять положением орудия.

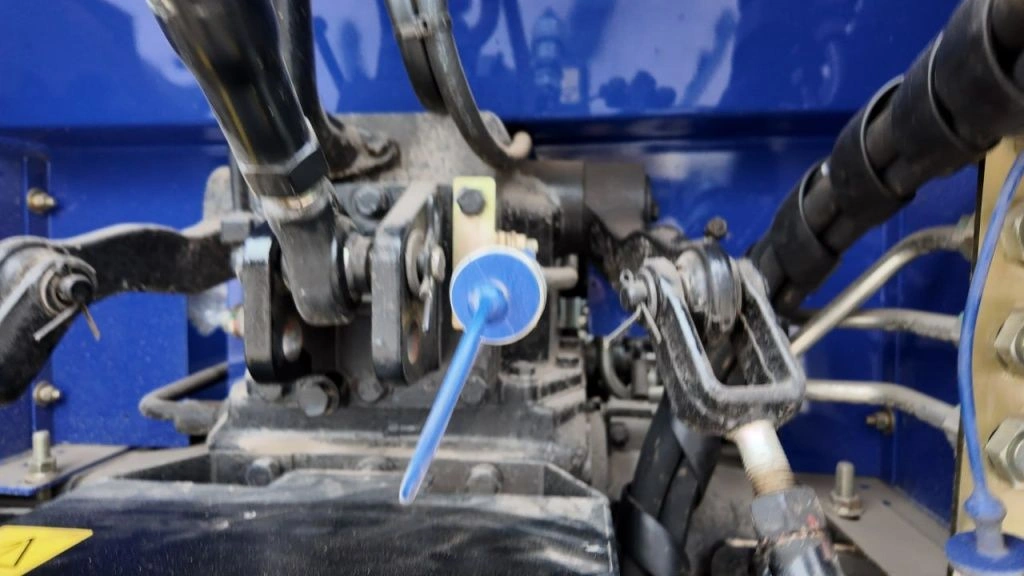

Распределители

Распределитель (или гидрораспределитель) – это управляющий центр системы. Его задача – направлять поток рабочей жидкости от насоса к нужным в данный момент цилиндрам или гидромоторам, а также перекрывать его или сливать обратно в бак. Оператор, воздействуя на рычаги в кабине, управляет золотниками распределителя. В современных системах бывают электрогидравлические или пропорциональные распределители, которые позволяют управлять скоростью рабочих органов, делая их перемещение плавным, а движения точными. В них чаще всего имеются предохранительные клапаны, защищающие систему от избыточного давления.

Резервуар гидравлической жидкости

Резервуар (или гидробак) служит хранилищем для запаса рабочей жидкости, необходимой для компенсации ее расхода цилиндрами. В баке происходит охлаждение нагретого масла, отделение воздуха и очистка жидкости от механических примесей. Для этого внутри бака устанавливаются перегородки, а также: на входе в систему – заливной, на сливе – сливной фильтр. Уровень масла в баке контролируется или щупом, или датчиком.

В гидросистемах тракторов также применяют разрывные муфты для быстрого подключения сменного навесного оборудования. Они оснащаются пыльниками и автоматическими клапанами, которые предотвращают утечку масла и попадание грязи в систему.

Работа гидравлической системы

Работа гидравлической установки основана на фундаментальном законе физики – законе Паскаля, который утверждает, что давление, оказываемое на жидкость, передается по всем направлениям одинаково, без изменения. В тракторе это реализовано следующим образом: масляный насос, приводимый в действие двигателем, создает поток масла и нагнетает его под высоким давлением в магистраль. Давление действует на поршень внутри гидроцилиндра. Поскольку жидкость практически несжимаема, усилие передается мгновенно и с минимальными потерями. Управляя распределителем, оператор может:

• Направить поток раздельно, в одну из полостей цилиндра, заставляя шток выдвигаться.
• Направить поток в другую полость, заставляя шток втягиваться.
• Запереть жидкость в двух полостях, жестко фиксируя положение штока.
• Соединить полости цилиндра со сливом в бак, что позволит штоку свободно двигаться под воздействием внешних сил.

Так энергия вращения коленчатого вала двигателя преобразуется в усилие, которое с помощью рычагов и педалей в кабине направляется для выполнения конкретной работы. Это делает управление мощными агрегатами легким и интуитивно понятным.

Ремонт гидравлики

Сложность устройства и высокие нагрузки, которым подвергается гидросистема, неизбежно приводят к возникновению неисправностей. Своевременная диагностика и качественный ремонт – залог долгой работы без поломок. Наиболее частые проблемы и их причины:

1. Недостаточное давление или полное отсутствие подъема навески. Причины могут крыться в низком уровне масла в баке, засорении фильтра, износе или поломке насоса, заклинивании предохранительного клапана в распределителе.
2. Утечки рабочей жидкости. Это наиболее заметная проблема. Она возникает из-за износа уплотнительных манжет в цилиндрах, повреждения шлангов высокого давления или ослабления резьбовых соединений в местах стыковки трубок и рукавов. Требует замены поврежденных деталей – уплотнений, прокладок, рукавов.
3. Медленная или неравномерная работа гидроцилиндров. Часто является следствием подсоса воздуха в систему, например, через микрозазоры во всасывающей магистрали насоса, загрязнения масла или износа самого насоса. Воздух в масле приводит к пенообразованию и потере эффективности.
4. Перегрев масла. Возникает при работе с перегрузками, низком уровне масла в баке или засорении охлаждающих поверхностей бака. Перегретое масло теряет свои смазывающие свойства, что ускоряет износ всех компонентов.
5. Возникновение постороннего шума при работе гидропривода. Указывает на износ подшипников или самих шестерен насоса, а также на недостаток масла (кавитацию).

Ремонт требует профессионального подхода. Простые операции, такие как замена шлангов или манжет, можно сделать самому при наличии опыта. Однако серьезный ремонт насосов, распределителей или замена гидроцилиндров лучше доверить специалистам. Важно использование только качественных запчастей, рекомендованные производителем техники, чтобы не нарушить работу системы и обеспечить безопасность.

Профилактика играет не менее важную роль, чем сам ремонт. Эксплуатационникам надо помнить о сезонности: при переходе на зимний период обязательно используется масло с меньшей вязкостью, рекомендованное производителем, так как загустевшая жидкость создает высокое сопротивление при всасывании, что приводит к кавитации и разрушению рабочих поверхностей шестерен.
